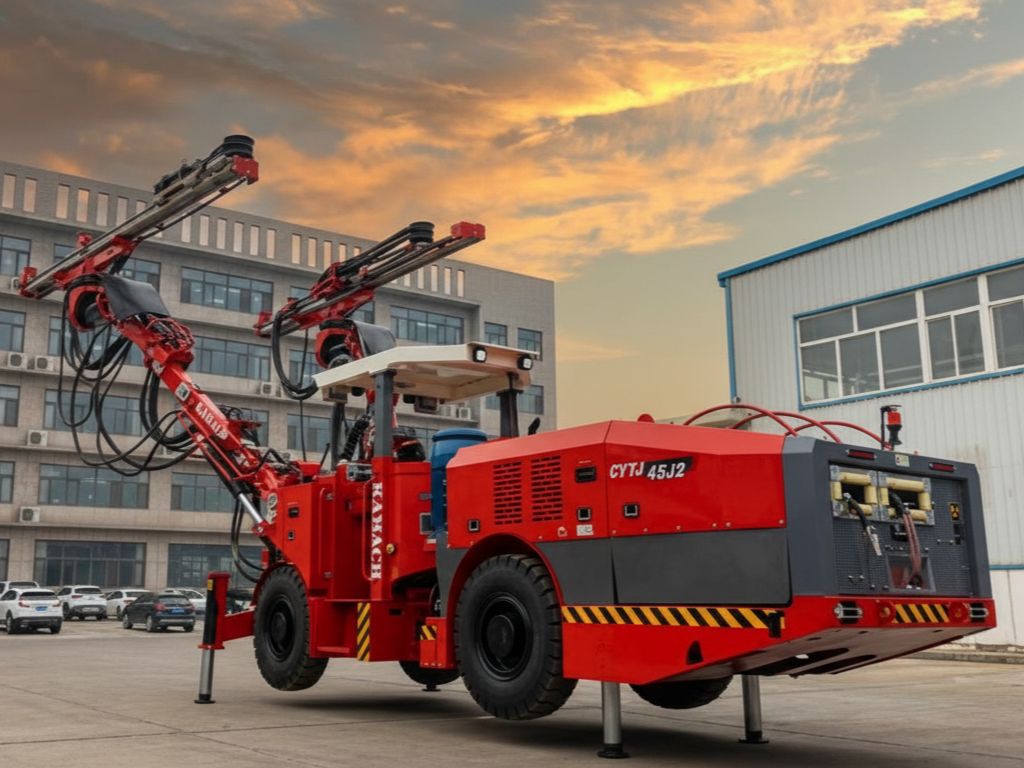

Гидравлическая буровая установка с двумя стрелами CYTJ45-2 — это самоходная двухстреловая буровая машина для подземных горных выработок, разработанная для одновременного бурения с двух позиций без переустановки. Оснащена перфораторами Epiroc RD 18U с раздельной системой вращения и телескопическими стрелами с вращением подачи 360° и параллельным удержанием — это обеспечивает высокую точность бурения в сложном рельефе. Два независимых электродвигателя по 55 кВт снижают зависимость от забойной вентиляции и сокращают эксплуатационные расходы. Полноприводное шасси KAMACH с гидростатическим управлением и колебаниями задней оси ±8° уверенно маневрирует в тесных выработках. Откидная крыша с регулировкой высоты (2473–3073 мм) позволяет работать в выработках с ограниченным габаритом.
Технические характеристики
Гидравлический перфоратор (бур)
- Модель: RD 18U (Epiroc)
- Переходник с хвостовиком: TR38
- Мощность бура: 18 кВт
- Частота ударов: 57 Гц
- Гидравлическое давление: 220 бар
- Система вращения: раздельное вращение
- Скорость вращения: 145 об/мин
- Максимальный крутящий момент: 1050 Нм
- Расход воздуха при 3 бар: 5 л/с
- Расход воды: 25 л/мин
- Усилие подачи: 15,0 кН
Геометрия стрелы и бурения
- Общая длина: 5350 мм / 5915 мм
- Длина сверлильной стали: 3700 мм / 4305 мм
- Глубина отверстия: 3365 мм / 3930 мм
- Вес (включая сверло): 595 кг / 620 кг
- Удлинение телескопической стрелы: 1250 мм
- Вращение подачи: 360°
- Максимальный угол подъёма: +53° / −30°
- Максимальный угол поворота: ±35°
- Вес стрелы: 1850 кг
Гидравлическая система
- Гидравлические насосы: 2 отдельных блока
- Давление в системе: 150–230 бар
- Объём бака гидравлического масла: 200 л
- Фильтрация масла: 20 мкм
- Водяное охлаждение масла: есть
- Датчик температуры масла: есть
- Минеральное гидравлическое масло: есть
Система сжатого воздуха
- Производительность компрессора при 7 бар: 1,2 м³/мин
- Манометр давления воздуха: есть
Водная система
- Водяной подкачивающий насос: CDL8-16
- Макс. производительность при 13,5 бар: 100 л/мин
- Мин. давление воды на входе: 2 бар
Электрическая система
- Общая установленная мощность: 125 кВт
- Основные двигатели: 2 × 55 кВт
- Напряжение: 380 В (настраивается индивидуально)
- Частота: 50 / 60 Гц
- Две панели управления оператора: есть
- Система кондиционирования: есть
Транспортное средство
- Дизельный двигатель: Cummins
- Мощность при 2300 об/мин: 74 кВт
- Крутящий момент при 1500 об/мин: 340 Нм
- Угол поворота: ±40°
- Полный привод: есть
- Система рулевого управления: гидростатический усилитель
- Передняя ось: KAMACH
- Задняя ось: KAMACH, колебания ±8°
- Дорожный просвет: 275 мм
- Фиксированное сиденье для езды: есть
Габариты и масса
- Ширина × высота: 2100 × 3073 мм
- Высота подъёма / опускания крыши: 3073 / 2473 мм
- Длина с податчиками (HTB): 12 617 мм
- Общий вес: 22 000 кг
Мы поможем подобрать гидравлическую буровую установку с двумя стрелами и найти любую нужную вам технику. Привезём любой товар под заказ напрямую от производителя. Рассчитаем точную стоимость с учётом доставки в ваш регион, действующих скидок и акций. Звоните по телефону или оставьте заявку на обратный звонок — менеджер свяжется с вами в ближайшее время и ответит на все вопросы.
