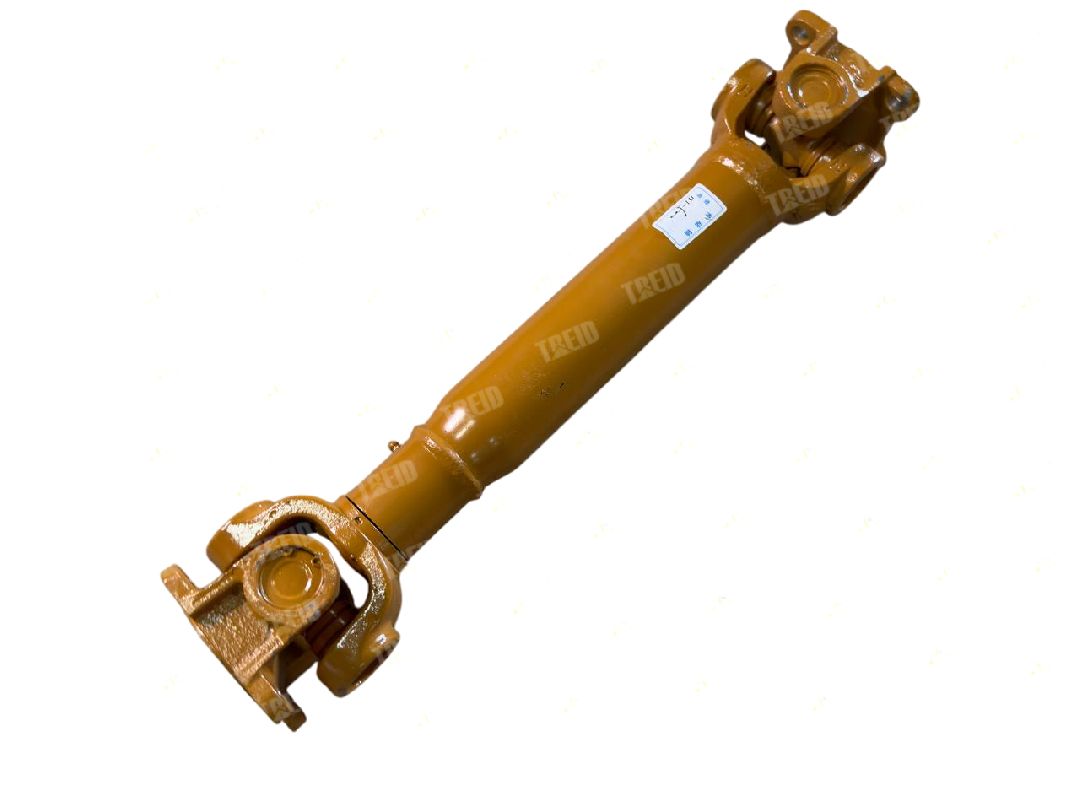

Карданный вал 50×70 см — передний или промежуточный вал трансмиссии для малых фронтальных погрузчиков и экскаваторов-погрузчиков грузоподъёмностью до 2 тонн. Узел обеспечивает передачу крутящего момента от раздаточной коробки к переднему мосту с компенсацией угловых смещений при работе рулевой колонки и вертикальных перемещений подвески. Облегчённая конструкция снижает инерционные нагрузки при реверсах и частых манёврах, что типично для работы в стеснённых условиях складов и строительных площадок. Крестовины усиленного типа на закрытых игольчатых подшипниках рассчитаны на углы до 22° и обеспечивают ресурс до 5000 моточасов. Практическое преимущество — минимальная масса 6,5 кг облегчает монтаж одним оператором без подъёмных приспособлений. Телескопическая конструкция компенсирует до 70 мм линейных смещений при работе гидроцилиндров поворота рамы. Защитный чехол шлицевой части из термостойкого полимера выдерживает температуры до +80°C и не требует замены весь срок службы вала.
Технические характеристики
Масса: 6,5 кг
Рабочая длина (между крестовинами): 50 см
Общая длина с фланцами: 70 см
Тип крестовин: 27×74,6 мм
Шлицевые соединения: 6×6 мм (стандарт)
Рабочий ход (телескопирование): 60–70 мм
Максимальный рабочий угол: 22°
Диаметр трубы: 42 мм
Материал трубы: сталь 40Х, балансированная
Класс балансировки: G16 по ГОСТ 22061
Рабочая температура: -30°C до +60°C
Совместимость с техникой
Малые фронтальные погрузчики и экскаваторы-погрузчики XCMG LW160K, LW180K; SDLG LG918; Lonking CDM816, CDM818; Liugong CLG816, CLG818; Xgma XG915, XG918; Yigong ZL15, ZL18F; Fukai ZL15, ZL18F; Shantui SL15W; Dragon Loader ZL15, ZL18; Bull SL915, SL918; HZM ZL915, ZL918; NEO S150, S180; Chenggong ZL15, ZL18; Laigong ZL15, ZL918; Jingong JGM714, JGM718; Heli HL915, HL918; Molot ML-150; Titan ALM916; Akkord ALM916; Rainger R915; SEM SEM680; Foton FL915, ETX760; Lovol FL915.
