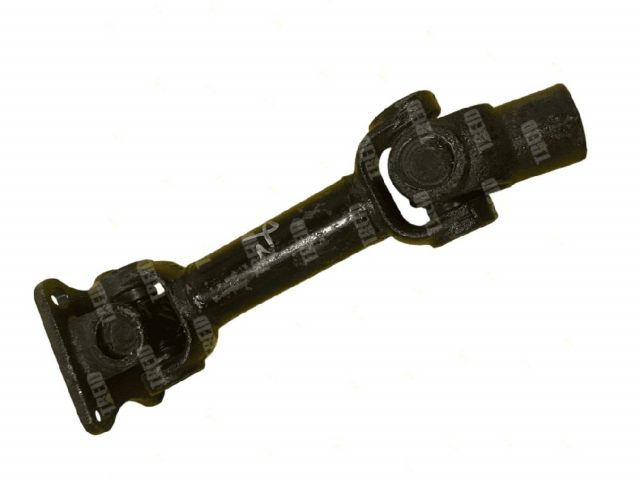

Карданный вал привода насоса 310 мм — передаточный узел для соединения коробки отбора мощности с гидравлическим насосом малых фронтальных погрузчиков с механической трансмиссией. Обеспечивает передачу крутящего момента от КОМ к шестерённому насосу рабочей гидравлики при переменных оборотах двигателя и вибрационных нагрузках. Увеличенная длина 310 мм обеспечивает надёжную работу на машинах с удлинённой базой или нестандартной компоновкой силовых агрегатов. Фланцевые соединения с симметричной разболтовкой 54/54 мм и диаметром 42 мм универсальны для большинства китайских насосов серии CBN-E и CBGj. Практическое преимущество — усиленные крестовины компенсируют осевые и угловые смещения до 8° без потери жёсткости, что критично при монтаже насоса с отклонением от оси КОМ. Шестишлицевое соединение обеспечивает надёжную фиксацию без проворачивания под нагрузкой. Закрытые подшипники крестовин с пожизненной смазкой не требуют обслуживания первые 800–1000 моточасов.
Технические характеристики
Длина: 310 мм
Диаметр фланцев: 42 мм
Посадочная разболтовка: 54/54 мм (симметричная)
Посадочное кольцо: 58 мм
Количество шлицов: 6
Тип крестовин: 23×61,3 мм
Диаметр трубы: 36 мм
Материал: сталь 40Х, термообработка
Максимальный крутящий момент: 300 Н·м
Рабочие обороты: 1000–2300 об/мин
Максимальный угол перекоса: 8°
Класс балансировки: G25 по ГОСТ 22061
Масса: 3,2 кг
Совместимость с техникой
Фронтальные погрузчики с МКПП Laigong ZL20, ZL918; Shanlin ZL20, ZL30 (МКПП); RedStar RS2000, T20; Fukai ZL20, ZL918 (МКПП); Jiahe JH916, JH918, JH920; Yigong ZL20 (МКПП); Dragon Loader ZL20 (МКПП); Titan ALM916, ALM918 (МКПП); HZM ZL918, ZL920 (МКПП); Bull SL918, SL920 (МКПП); Rainger R915, R920; MTK ZL20, ZL918; Chenggong ZL20 (ранние версии с МКПП); Howo ZL18, ZL20; SZM ZL20; NEO S180, S200 (МКПП).
