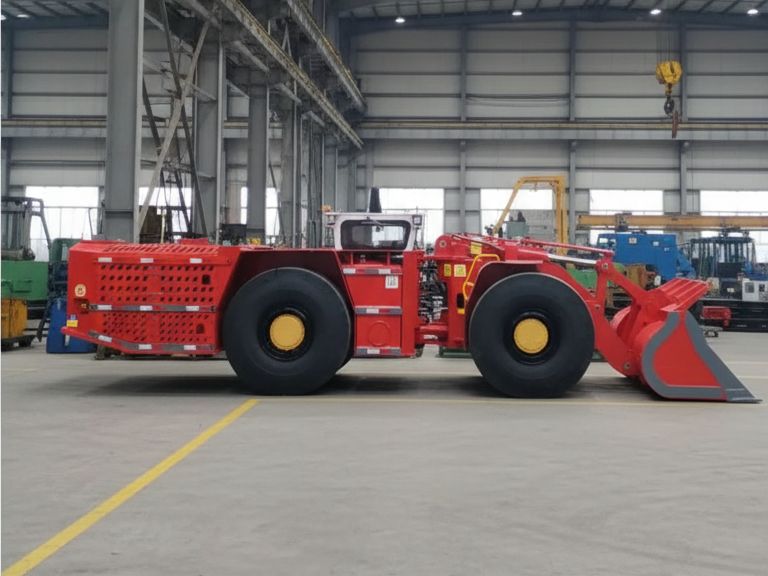

Погрузочно-доставочная машина WJ-4.5 — высокопроизводительная и надёжная техника для работы в подземных и карьерных условиях. Компактная и манёвренная, она сочетает грузоподъёмность до 10 т с прочной конструкцией из износостойкой стали, обеспечивая долговечность и эффективность работы. Практическое преимущество WJ-4.5 — точное и простое управление за счёт электрогидравлического джойстика, безопасность оператора благодаря современным тормозным системам и защитным устройствам, а также высокая производительность в условиях ограниченного пространства и сложного рельефа.
Технические характеристики
Структура:
Конструкционная сталь повышенной прочности
Защита от быстрого опускания стрелы
Отвал ковша из износостойкой стали NM450
Качающийся запор ковша для безопасной транспортировки
Управление и кабина:
Центрально-сочленённая рама для манёвренности
Кабина с боковым обзором
Подвесное сиденье с ремнем безопасности
Силовая установка:
Двигатель: SCANIA DC09 076A, дизель, водяное охлаждение, турбонаддув, Евро III
Номинальная мощность: 202 кВт при 2100 об/мин
Максимальный крутящий момент: 1380 Нм при 1500 об/мин
Система управления: CAN BUS
Доступные опции: Volvo Penta, Cummins, MTU Benz, Weichai
Гидротрансформатор:
Марка: DANA, серия 5500
Трансмиссия:
Марка: DANA, серия 36000
Электронное управление переключением передач
Ведущие мосты:
Жесткий планетарный привод с многодисковыми мокрыми тормозами
Передний мост с дифференциалом повышенного трения, задний стандартный
Марка: DANA, серия 20D
Шины: 18.00-25, давление: передние 6,0 ± 0,1 бар, задние 3,5 ± 0,1 бар
Система управления:
Электрогидравлический пропорциональный джойстик
Отображение состояния оборудования и диагностика неисправностей
CAN BUS с электронной педалью акселератора
Рулевое управление:
Центрально-сочленённая рама с гидроусилителем
Угол поворота ±42°
Внутренний радиус 3345 ± 250 мм
Внешний радиус 6650 ± 250 мм
Давление в системе: 210 бар
Гидрораспределительный клапан: HAWE
Рабочее оборудование:
Шестизвенная параллелограммная стрела
2 подъёмных цилиндра, 1 цилиндр опрокидывания
Давление гидросистемы: 230 бар
Насос: Danfoss, распределитель: HAWE
Тормозная система:
Пружинный тормоз с гидравлическим растормаживанием, внешнее охлаждение
Многодисковые мокрые тормоза на каждом колесе
Устройство аварийной разблокировки
Давление системы: 158 бар
Компоненты: гидронасос Tianjin Permco, клапаны MICO
Электросистема:
Генератор: 28 В, 100 А
Аккумуляторы: 2 × 12 В, 195 А·ч
Стартер: 6,0 кВт, 24 В
Рабочее освещение: 6 LED фар по 40 Вт
Емкости:
Дизельное топливо: 300 л
Гидравлическое масло: 350 л
Опционально по запросу заказчика
Габариты и масса:
Длина: 9683 мм
Ширина: 2740 мм
Высота: 2000–2350 мм
Собственная масса: 25 300 кг
Полная масса: 35 300 кг
Производительность и манёвренность:
Грузоподъёмность: 10 т
Объем ковша: 4–5 м³
Скорость движения при полной загрузке: 1-я передача 3,9 км/ч, 2-я 7,6 км/ч, 3-я 12,9 км/ч, 4-я 21,9 км/ч
Преодолеваемый подъём: 25 % при скорости 3,3 км/ч
Максимальный угол подъёма: 15°
Максимальное тяговое усилие: 272 кН
Угол качания мостов: ±10°
Опциональное оборудование:
Дистанционное управление LoS
Теледистанционное управление
Автоматическое взвешивание
Автоматическое переключение передач
Автоматическая система пожаротушения
Автоматическая централизованная смазка
Система помощи при движении и сигнализация заднего хода
Система регистрации рабочих параметров с HDD 64 ГБ
