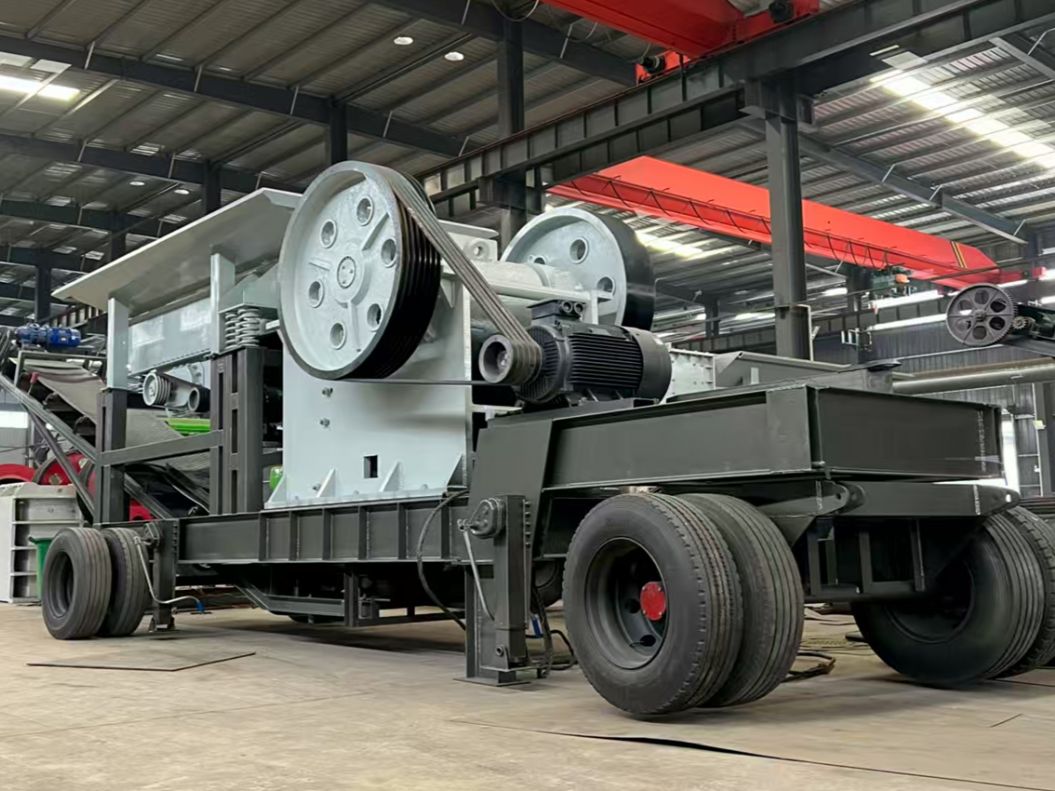

Колёсная мобильная щёковая дробильная установка S-E69B-2C — это высокопроизводительное решение для дробления и сортировки сыпучих материалов на удалённых объектах. Комплекс сочетает в себе мощный вибрационный питатель, щёковую дробилку и передвижное шасси с автономным дизель-генератором 200 кВт. Практическое преимущество установки заключается в её мобильности, простоте транспортировки и эксплуатации, высокой производительности и возможности работы в автономном режиме без внешнего электроснабжения.
Технические характеристики
Вибрационный питатель ZSW960 × 3800
Тип: трёхсекционный колосниковый
Размер короба: 960 × 3800 мм
Максимальный размер исходного материала: 500 мм
Вибрационный двигатель: 3 кВт, 2 шт.
Питание: 380 В / 50 Гц
Щёковая дробилка PE600 × 900, литая
Размер загрузочного отверстия: 600 × 900 мм
Максимальный размер исходного материала: 500 мм
Диапазон регулировки разгрузочной щели: 65–160 мм
Мощность двигателя: 75 кВт, 1 шт.
Питание: 380 В / 50 Гц
Передвижная рама
Сварная, из балки 300H, толщина листа 10–16 мм
Сталь Q345B, гидравлические выносные опоры
Загрузочный бункер: 6 м³, толщина листа 10 мм, сталь Q345B
Распределительный бункер: толщина листа 8 мм, сталь Q345B
Лестницы, ограждения и элементы обслуживания: толщина листа 6 мм, сталь Q345B
Прочие элементы конструкции: толщина листа ≥ 8 мм
Автомобильные комплектующие: две оси (8 шин)
Основной ленточный конвейер
Спецификация: B800 × 8 м
Тип привода: приводной барабан
Мощность двигателя: 4 кВт
Барабан с резиновой футеровкой
Питание: 380 В / 50 Гц
Боковой ленточный конвейер (под питателем)
Спецификация: B650 × 5 м
Тип привода: приводной барабан
Мощность двигателя: 3 кВт
Барабан с резиновой футеровкой
Питание: 380 В / 50 Гц
Электрооборудование
Шкаф управления: плавный пуск главного двигателя, прямой пуск вспомогательных двигателей
Общая установленная мощность: 92 кВт
Расчёт на работу на высоте до 1000 м, при температуре −30°C до +40°C
Комплект силовых кабелей для подключения всех двигателей
Гидравлическая система
Гидроцилиндры выносных опор: 125-80-400, 4 шт.
Гидростанция: 4 кВт, 20 МПа, 100 л
В комплект входят гидронасос, клапаны, маслопроводы и арматура
Расчёт на работу на высоте до 1000 м, при температуре −30°C до +40°C
Рекомендация при низких температурах: низкозастывающее гидравлическое масло
Габариты при транспортировке
ДСК: 13 500 × 2550 × 4800 мм
ДГУ 200 кВт: 3200 × 1200 × 1600 мм
Вес установки
Общий вес с дизель-генераторной установкой: около 29 000 кг
Производительность
50–180 т/ч
