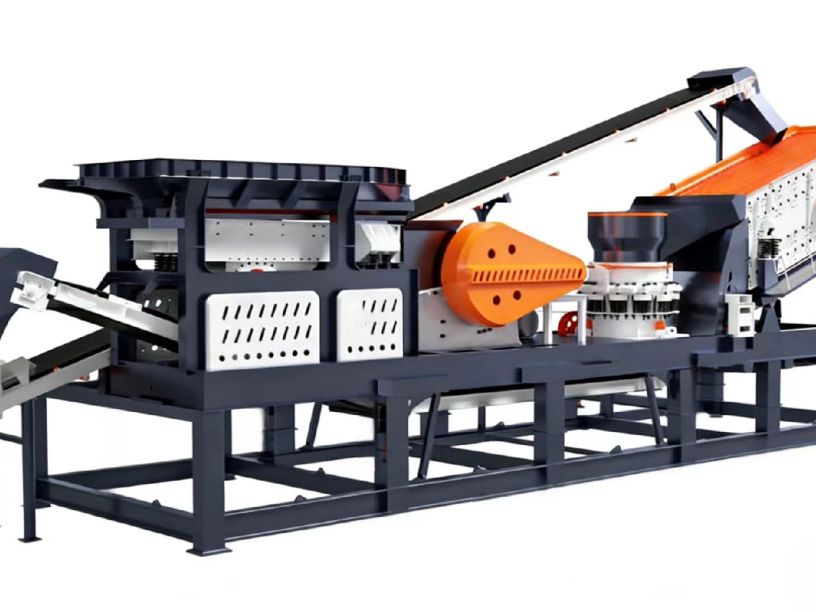

Установка SK-E69CS1200-4C представляет собой комплексное решение для дробления и сортировки горных пород и минерального сырья. Четырёхмодульная компоновка объединяет щековую и комбинированную конусную дробилки с виброситом и системой ленточных конвейеров, обеспечивая последовательное дробление, классификацию и транспортировку материала. Практическое преимущество установки — высокая производительность 90–180 т/ч, надёжность, автономность работы с ДГУ WP12-450, простота обслуживания и возможность работы в сложных климатических условиях.
Технические характеристики
Бункер
Объём: 4 м³
Высота загрузки: 4,8 м
Толщина плиты: 10 мм — 1 шт.
Вибрационный питатель GZD960×3800
Размеры лотка: 960 × 3800 мм
Максимальный размер питания: 500 мм
Мощность двигателей: 5,5 кВт × 2 шт., 380 В / 50 Гц
Колосниковая решётка: 1 шт.
Щековая дробилка PE600×900
Приёмное отверстие: 600 × 900 мм
Максимальный размер питания: 500 мм
Диапазон разгрузочного отверстия: 65–125 мм
Мощность двигателя: 75 кВт — 1 шт.
Комбинированная конусная дробилка CS1200
Камера дробления: M
Диаметр подвижного конуса: 1200 мм
Максимальный размер питания: 156 мм
Крупность продукта: 13–38 мм
Мощность двигателя: 110 кВт
С воздушно-охлаждаемой гидростанцией — 1 шт.
Вибрационный грохот 4YZK1848
Размер сита: 1800 × 4800 мм
Количество дек: 4
Мощность двигателя: 22 кВт — 1 шт.
Главный ленточный конвейер B800×11,6 м
Привод: электробарабан с обрезиненным покрытием
Мощность: 15 кВт — 1 шт.
Конвейер подачи на грохот B800×18,8 м
Привод: электробарабан
Мощность: 18,5 кВт — 1 шт.
Конвейер под грохотом B800×6,5 м
Привод: электробарабан
Мощность: 5,5 кВт — 1 шт.
Боковой конвейер от питателя B500×3,3 м
Привод: электробарабан
Мощность: 3 кВт — 1 шт.
Внешние ленточные конвейеры для готового продукта B500×15 м
Количество: 3 шт.
Мощность каждого: 5,5 кВт
Включают опорные стойки
Главная рама
Прямоугольная рама: сталь Q345B, толщина 10–20 мм
Распределительный бункер: толщина 8 мм
Лестницы и кожухи: 6 мм
Прочие элементы: ≥8 мм
Гидравлические опоры включены
Электрическая система
Шкаф управления: частотный пуск основного привода, прямой пуск вспомогательных
Общая установленная мощность: 279,5 кВт
Кабельный комплект: силовые кабели и соединение со шкафом управления
Диапазон эксплуатации: высота до 1000 м, температура –30°C … +40°C
Гидравлическая система
Гидроцилиндры подъёма виброгрохота: 2 шт.
Гидростанция: 3 кВт, 20 МПа, 100 л
Полный комплект трубопроводов и арматуры
Рабочие габариты: 20,121 × 5,731 × 7,598 м
Вес установки: ~60 000 кг
Производительность: 90–180 т/ч
Мы поможем подобрать дробильно-сортировочную установку для вашего производства, доставим любую комплектацию под заказ и рассчитаем точную стоимость с учётом доставки в ваш регион, действующих скидок и акций. Звоните по телефону или оставьте заявку — менеджер свяжется с вами в ближайшее время и ответит на все вопросы.
