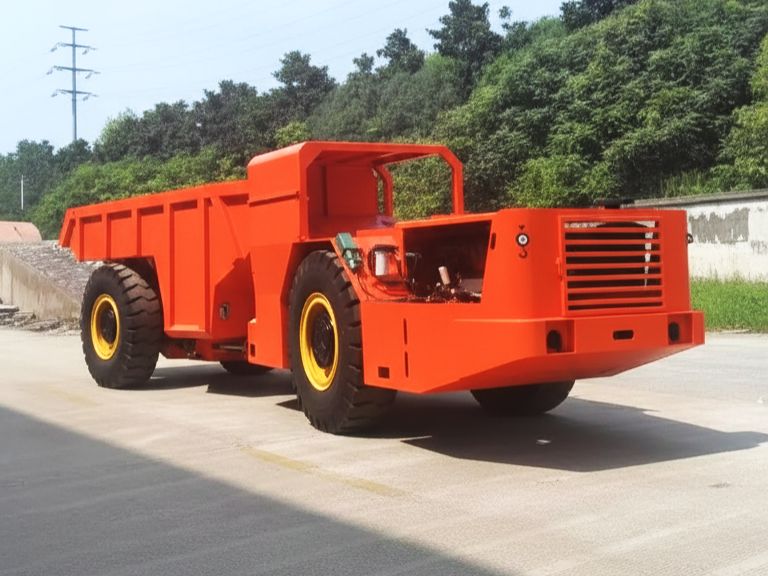

Шахтный самосвал UK-10 (Yatong) — специализированная техника для работы в условиях подземных выработок. Обеспечивает высокую грузоподъёмность до 12 т и объём ковша 6 м³, сочетая экономичность, манёвренность и надёжность. Практическое преимущество самосвала — мощный двигатель Cummins, качественная трансмиссия Dana и прочная конструкция, что обеспечивает стабильность на уклонах до 25%, высокую тягу и долговечность эксплуатации даже в тяжёлых условиях шахт.
Технические характеристики
Номинальная мощность двигателя: 119 кВт
Максимальное тяговое усилие: ≥ 96 кН
Максимальный преодолеваемый уклон: 25% (16°)
Дорожный просвет: ≥ 260 мм
Максимальный угол поперечного наклона: 9 ± 1°
Колёсная база: 4 600 ± 10 мм
Колея: 1 530 ± 10 мм
Эксплуатационная масса: 9 500 ± 500 кг
Грузоподъёмность: 12 000 кг
Объём ковша: 6 ± 0,5 м³
Габариты с крышей (Д×Ш×В): 7 900 × 1 940 × 2 210 мм
Радиус поворота (внутренний/наружный): 4 945 / 7 930 мм
Максимальная скорость движения:
5 ± 0,5 км/ч
10 ± 0,5 км/ч
17 ± 1 км/ч
22,5 ± 1 км/ч
Разборка по узлам
Передняя рама: 4 080 × 1 840 × 1 135 мм
Ковш: 3 862 × 1 780 × 1 515 мм
Основные узлы и агрегаты
Двигатель: Q8B4.5 (Cummins)
Коробка передач: C270 (Dana, США)
Трансмиссия: R32000 (Dana, США)
Передний/задний мост: QY150 (Сюйчжоу, Китай)
Карданный вал: Китай
Регулятор подачи топлива: 12-460-150 (MICO, США)
Сажевый фильтр: 88x/88 (отечественный или EC8 импортный)
Шины: 14.00-24, обод — 10.00-24
Рулевой насос: GPC4 (Тяньцзинь)
Тормозной насос: 6.5 (Тяньцзинь)
Гидравлика и управление
Заправочный клапан: 06-463-314 (MICO, оригинал)
Ножной тормозной клапан: 03-460-300R (MICO, оригинал)
Соленоидный клапан: 4W510JB31B/CG24N0ZSL (Huade Hydraulic)
Главный рабочий клапан: DC25E1-R22T-1 (Чанцзян)
Аккумулятор: NX01.6/20 (1.61 × 3 шт., Шанхай Лисинь)
Рулевой механизм: BZZI-B1000C
Опора поворотного круга: 110.25.560.001 (Сюйчжоу)
Гидроцилиндры: Шаогуань
Электронные компоненты: Deutsch, Honeywell, TE Connectivity
Батареи: 6-QA-160-12V (2 шт.)
Мы поможем подобрать шахтный самосвал для вашего производства, доставим любую комплектацию под заказ и рассчитаем точную стоимость с учётом доставки в ваш регион, действующих скидок и акций. Звоните по телефону или оставьте заявку — менеджер свяжется с вами в ближайшее время и ответит на все вопросы.
