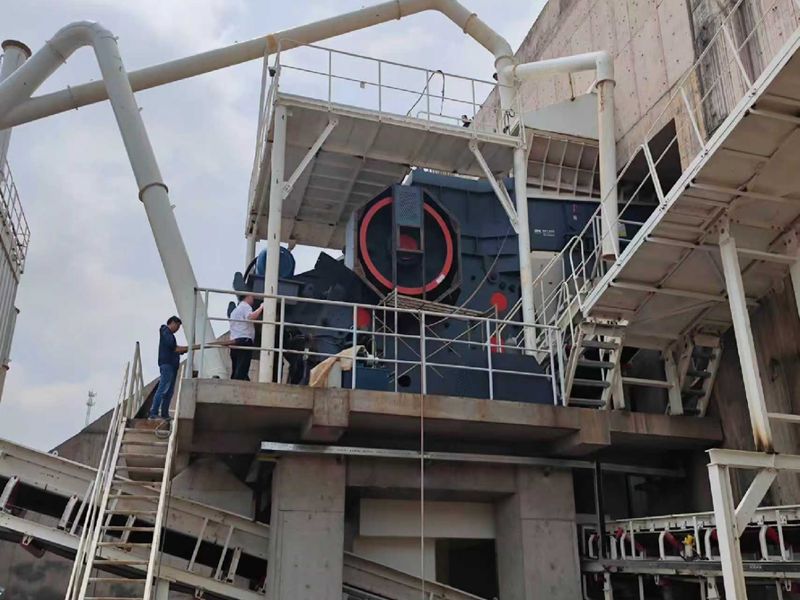

Щековая дробилка C6X200 (СМД-118) предназначена для крупного дробления различных горных пород и руд на промышленных предприятиях. Модель отличается высокой производительностью, усиленной конструкцией, гидравлической системой регулировки разгрузочной щели и современным автоматизированным управлением.
Технические характеристики
Размер загрузочного отверстия: 1500 × 2000 мм
Тип камеры дробления: Y-тип
Производительность: 620–1510 т/ч
Мощность установленного двигателя: 400 кВт
Частота вращения главного вала: 200 об/мин
Диапазон разгрузочной щели: 175–300 мм
Регулировка щели: гидравлическая, клиновая, бесступенчатая
Габариты (Д×Ш×В): 6800 × 4100 × 4950 мм
Вес дробилки (основной): 129 225 кг
Общий вес комплекта: 148 130 кг
Монтаж: на виброизолирующих опорах
Конструкция
Сборная станина из высокопрочной стали
Корпус и щеки из износостойкой стали G20Mn5 и ZGMn13-4
Мощный эксцентриковый вал Ø600 × 3850 мм из легированной стали
Система защиты и регулировки — прочные распорные плиты, защитные кожухи, усиленные болтовые соединения
Привод и трансмиссия
Главный двигатель: 400 кВт, 10 кВ, IP55, изоляция F, пуск «треугольник»
Ременная передача: 10 ремней модели 25N/10100 (бренд SGF)
Шкивы и маховик: чугун GT400-15
Подшипники: типоразмер 231/560 (4 шт., SKF)
Гидравлическая и смазочная системы
Гидравлика:
Мощность гидромотора — 15 кВт
Рабочее давление — до 16 МПа (макс. 25 МПа)
Бренд компонентов — COTO
Бак — 300 л
Смазка:
Объём масляного бака — 500 л
Рабочее давление — 0.4 МПа
Тип масла — №2 (литиевое)
Электрооборудование
Управление: ПЛК + панель оператора
Компоненты: Siemens, Schneider, ABB
Функции: автоматический и ручной режимы, защита от перегрузок, мониторинг состояния
Степень защиты шкафа: IP54
Климатическое исполнение: УХЛ (от -20 до +40 °C)
Дополнительно
Изготавливается по стандарту JB/T 1388-2015
Быстроизнашиваемые элементы: распорные плиты (40Cr), пружины (45), полиуретановые амортизаторы
Возможность поставки комплектом, подробная техническая документация прилагается
